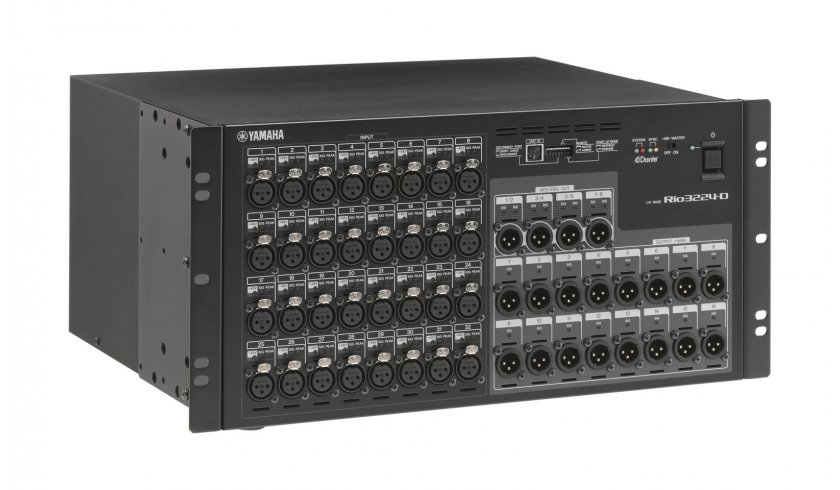

Yamaha Rio3224-D

Zobacz inne produkty producenta Yamaha

Kod produktu

Przetworniki z R Series I/O wykorzystują protokół Dante aby zapewnić możliwie największą wszechstronność oraz elastyczność konfiguracji i architektury. Oferują przy tym naturalne, „muzyczne” brzmienie, które w pełni obrazuje potencjał konsoli miksującej i pozostałych komponentów systemu. Zachowują jednakowoż stuprocentową niezawodność w każdej sytuacji. Dostępne są cztery moduły, oferujące szeroką paletę wejść i wyjść.

  • Funkcjonalność pozwalająca w pełni wykorzystać zalety systemu
  • Protokół Dante, wpływający na większą skalowalność systemu i elastyczność konfiguracji
  • Kompatybilność z konsolami Yamaha CL i innymi obsługującymi standard Dante
  • automatyczna cyfrowa kompensacja analogowego gainu (tylko w przypadku konsol CL)
  • 32 wejścia, 16 wyjść
  • częstotliwość próbkowania: 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 88.2kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) / 96kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)
  • latencja: niższa niż 3ms INPUT – OUTPUT, przy konfiguracji z CL5 Dante, latencja odbioru sygnału przez Dante wynosi 0.25ms (jednostronna) przy częstotliwości próbkowania 48kHz
  • całkowite zniekształcenia harmoniczne: poniżej 0.05% 20Hz-20kHz@+4dBu przy 600Ω, Fs=44.1kHz, 48kHz / poniżej 0.05% 20Hz-40kHz@+4dBu przy 600Ω, Fs=88.2kHz, 96kHz INPUT - OUTPUT, Input Gain = Min.
  • pasmo przenoszenia: +0.5, -1.5dB 20Hz-20kHz, odpowiada +4dBu na wyjściu @1kHz, INPUT to OUTPUT, Fs=44.1kHz, 48kHz / +0.5, -1.5dB 20Hz-40kHz, odpowiada +4dBu na wyjściu @1kHz, INPUT - OUTPUT, Fs=88.2kHz, 96kHz
  • zakres dynamiki: 108dB typ., INPUT - OUTPUT, Input Gain = Min
  • przesłuchy: -100dB, sąsiednie kanały INPUT/OUTPUT, Input Gain = Min.
  • pobór mocy: 120W
  • wymiary: 480mm x 232mm x 362mm
  • masa: 12.4kg
  • akcesoria: licencja Dante Virtual Soundcard
  • inne: temperatura pracy: 0 – 40 stopni C, temperatura przechowywania: -20 – 60 stopni C



charakterystyka wejść analogowych:

  • terminal wejść: 1-32
  • gain: +66dB
  • impedancja wejściowa: 7.5 kOhm
  • impedancja nominalna: 50-600Ohm (mikrofony), 600Ohm (liniowe)
  • nominalny poziom sygnału na wejściach: -62dBu (0.616 mV)
  • maksymalny (przed clipowaniem) poziom sygnału na wejściach: -42dBu (6.16 mV)
  • złącza: XLR-3


charakterystyka wyjść analogowych:

  • terminal wyjść: 1-16
  • aktualna impedancja źródła: 75 Ohm
  • impedancja nominalna: 600 Ohm
  • maksymalny sygnał na wyjściu: 24dB
  • maksymalny sygnał na wyjściu nominalny: 4dBu (1.23V)
  • maksymalny sygnał na wyjściu przed clipowaniem: 24dBu (12.3V)
  • złącza: XLR-3 (zbalansowane)



charakterystyka cyfrowych wejść i wyjść:

  • terminal: primary/secondary
  • format transmisji danych: Dante
  • długość danych: 24bit/32bit
  • poziom: 1000Base-T
  • audio: 24ch Input/32ch Output (Rio3224-D)
  • złącze: etherCON Cat5e
