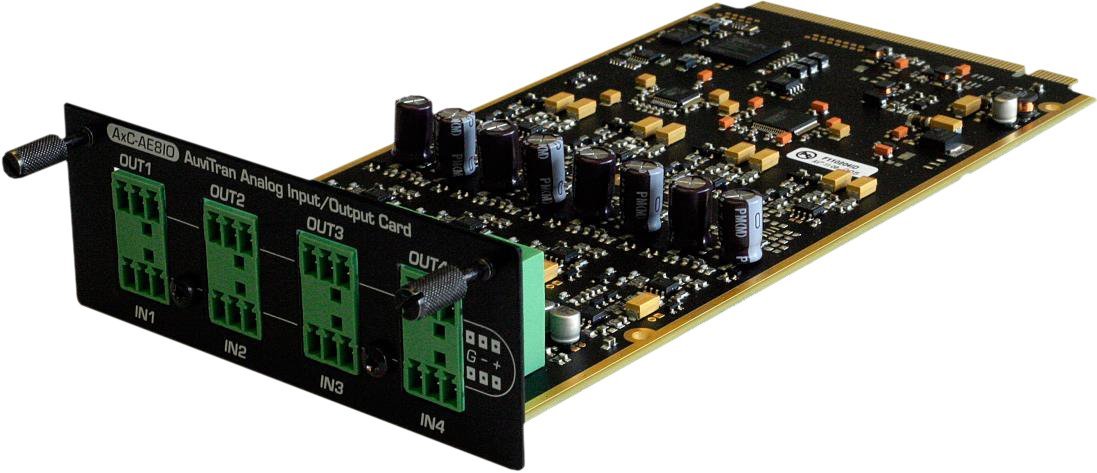

Auvitran AxC-AE8IO
Karta rozszerzeń dedykowana modułom Auvitran AVBx3-ES100 (ToolBox). Jest to interfejs typu wejścia-wyjścia, dysponujący złączami Euroblock.
Główne cechy:
- 4 analogowe wejścia i wyjścia wysokiej jakości (zbalansowane)
- zakres dynamiki >110dB
- złącza Euroblock
- możliwość zdalnej kontroli przy pomocy oprogramowania ESMonitor (poprzez sieć EtherSound)
- dedykowane, oddzielne zakładki służące do kontroli i monitorowania poszczególnych parametrów ściśle określonych elementów systemu
- niezależna kontrola wzmocnienia każdego wejścia i wyjścia
Platforma Audio ToolBox jest modułowym systemem, który daje bardzo szerokie spektrum możliwości w kwestii konfiguracji złożonych sieci EterSound. Dzięki łatwej wymianie kart wejść/wyjść można bardzo szybko dostosować system do swoich potrzeb. Dostępne są następujące moduły:
- interfejs EtherSound
- interfejs MADI
- analogowy interfejs wejście/wyjścia - złącza XLR
- analogowy interfejs wejście/wyjścia - złącza Euroblocks
- wejścia z przedwzmacniaczami mikrofonowymi
- wejścia/wyjścia AES/EBU
- interfejs GPI/GPO
ACS-ES Monitor
System, który pozwala na zdalną kontrolę oraz monitorowanie parametrów sieci EtherSound. Osobne zakładki umożliwiają sterowanie wybranymi kartami, wpiętymi w gniazda insertowe hosta AVBx3-ES100. Oprogramowanie jest kompatybilne z systemem operacyjnym Windows 7, Vista (32 i 64 bit).
Zastosowanie instalacyjne:
- stadiony, muzea, galeria sztuki
- opery, teatry
- parki rozrywki i kurorty
- bary, puby, kluby
- konferencje
- systemy alarmowe
Zastosowania użytku publicznego:
- terminale autobusowe, dworce kolejowe
- lotniska
- promy turystyczne
- systemy informacji publicznej węzłach komunikacyjnych
- wymiary: 200 x 100 x 40 mm - kompatybilne z platforma Auvitran ToolBox
- zasilanie: +12 V/ +3.3 V, zasilanie z hosta
- temperatura (wilgotność) spoczynkowa: -5°C - 70°C (0% - 95%)
- temperatura (wilgotność) pracy: 0°C - 50°C (5% - 95%)
- złącza: 4 x 3-pinowe gniazdo Euroblock
- wejścia: 4 analogowe wejścia, kierowane do innych kart poprzez host Auvitran ToolBox
- wyjścia: 4 analogowe wyjścia, kierowane z innych kart poprzez host Auvitran ToolBox
Wejścia Audio:
- częstotliwość próbkowania: 44.1 kHz, 48 kHz
- rozdzielczość próbkowania: 24-bit
- pasmo przenoszenia: 20 Hz - 20 kHz (-0.4 dB/+0.0 dB)
- zakres dynamiki > 105 dB (nieważona)
- THD + N < -95dB
- wejścia: zbalansowane, analogowe, +24 dBu / +10 dBu (czułość kontrolowana elektronicznie), impedancja 10 kOhm
Wyjścia Audio:
- częstotliwość próbkowania: 44.1 kHz, 48 kHz
- rozdzielczość próbkowania: 24-bit
- pasmo przenoszenia: 20 Hz - 20 kHz (-1.1 dB/-0.3 dB)
- zakres dynamiki > 105 dB (nieważona)
- THD + N < -95 dB
- wyjścia: zbalansowane, analogowe, +24 dBu / +10 dBu (czułość kontrolowana elektronicznie), impedancja < 100 Ohm, cyfrowa (krokowa) regulacja głośności, automatyczne wyciszanie (przy braku danych), programowe odwracanie fazy sygnału, mutowanie sygnału wyjściowego pozbawione przydźwięku (charakterystycznego strzelania)
